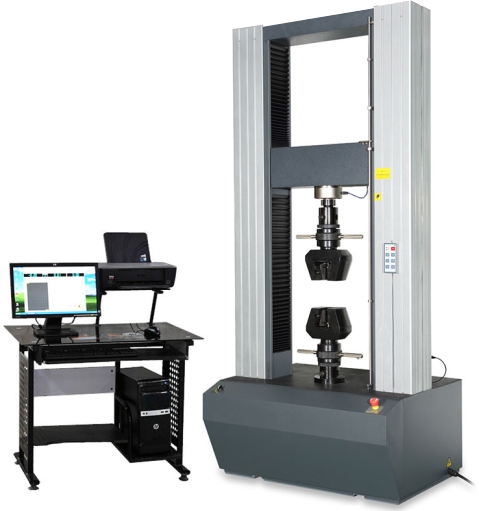

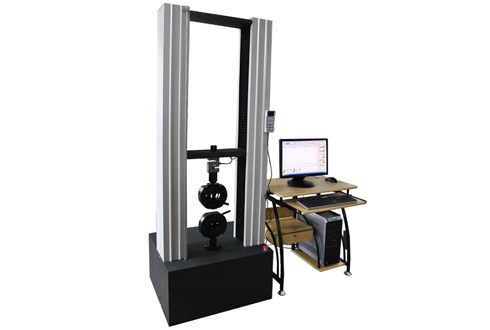

電子萬能試驗機采用日本松下伺服電機，高精度傳感器全數字式微機伺服系統，實現了高精度、寬范圍、多功能的伺服控制。那電子萬能試驗機的分類以及性能特點你知道多少呢？混凝土壓力試驗機的結構與操作方法有哪些呢? 那么讓技術人員帶領我們?nèi)ピ敿?xì)的了解吧！

一：電子萬能試驗機的分類以及性能特點你知道多少

(1)、常見萬能材料試驗機的種類

1、 液壓系列：手動液壓萬能材料試驗機;電液伺服液壓萬能材料試驗機

2、 電子萬能系列：常規電子萬能材料試驗機;高性能電子萬能材料試驗機

它們的性能各異，優缺點并存，各有各的用戶群體。

(2)、性能特點

1、液壓系列

2、手動液壓萬能試驗機

手動液壓萬能材料試驗機主要采用簡易高壓油源作為動力源，手動調整閥作為控制元件，并進行人工手動實現加載，因而，它屬于開環控制系統。由于受油源流量及主機結構的限制，它的油缸活塞行程較小，常見的一般在300mm左右，它的試驗速度一般也較小。受價格因素的影響，測力傳感器一般采用壓力傳感器(大噸位基本采用壓力傳感器)。因而，精度較低，量程較小，一般精度為1級或2級，量程一般為4%-100%F.S。受油缸摩擦力的影響，噸位一般很難做到很小，國內最小為5T。但由于它所特有的低價及大噸位的特點，目前，在成品檢驗、單一材料指標的測試中還在大量使用。

(3)、電液伺服類萬能試驗機

它主要采用了精密高壓油源作為動力源，使用伺服閥或比例閥作為控制元件進行閉環自動控制，因而控制性能較高，一般可實現載荷、應變、位移三種控制模式。同手動液壓萬能材料試驗機一樣，受油源流量的限制，他的試驗速度較低。由于采用閉環自動控制，系統剛度成了整個系統正常工作的關鍵。眾所周知，液體的剛度是比較低的，為了盡可能的減少液體對整機剛度的影響，一般電液伺服試驗機的行程都不大，同樣受整機剛度的影響，電液伺服類試驗機的噸位都不可能做的很小，基本上都在一噸以上。但由于它有多種控制模式，因而具有使用靈活，性能較高的特點。

(4)、 電子萬能系列

1、 常規電子萬能類材料試驗機

常規電子萬能主要采用伺服電機作為動力源，絲杠、絲母作為執行部件，實現試驗機移動橫梁的速度控制，它的試驗速度范圍可進行調整，以RGM-200為例，它的試驗速度可達0.001mm/min-1000mm/min，速比可達100萬倍之多，試驗行程可按需要而定，最大可達幾米。這是液壓類試驗機無論如何也實現不了的。隨著電子技術的發展及伺服電機性能的提高，電子萬能所采用的電機從早期的直流伺服電機到現在的更多的采用交流伺服電機，從早期的功率元件選用可控硅進行移相觸發控制到今天的采用多種功率模塊實現脈寬調制控制，電子萬能的性能有了質的飛躍，人們心目中的電子萬能故障率高，性能較差的情況已經不復存在了。由于常規電子萬能采用速度控制，因而對系統剛度的要求不高，這樣就為小噸位試驗機的實現創造了有利的條件。從目前國際、國內的情況看，一噸以下試驗機基本上都為常規的電子萬能類試驗機。它的用途最廣，性價比最高。

2、高性能電子萬能試驗機

高性能電子萬能類試驗機與常規的電子萬能試驗機一樣，它也采用伺服電機作為動力源，絲杠、絲母作為執行部件，它與常規電子萬能試驗機所不同的是它的控制方式可為載荷控制，也可為應變控制或位移控制。除了具有常規電子萬能的速度寬，行程大的特點外，還具有電液伺服類試驗機的全部?jī)?yōu)點，因而它是目前性能最好的萬能材料試驗機。目前，這類試驗機的佼佼者基本上都采用作為核心控制部件。由于具有載荷、應變、位移三種控制模式，因而整機的穩定性與系統的剛度有直接的關系，而試樣剛度又直接影響系統的剛度。所以當所做試驗的試樣種類較多時，整機剛度的變化就會很大，這樣就很難保證所有的試驗都能夠正常進行。為了滿足全部的試驗都能夠正常進行，就需隨時調整控制系統的參數(P，I，D參數)，這對于非自動控制專業的人來說是有一定難度的，這樣也就不能完全發揮這類試驗機的優勢。

二：混凝土壓力試驗機的結構與操作方法有哪些

(1)、混凝土壓力試驗機的結構

混凝土壓力試驗機主要有機體、液壓操縱箱、測力儀表等三部分組成。試驗機機體由四根立柱將缸體與上梁連接在一起，在試驗機的上橫梁上裝有調節絲杠，大手輪及螺母絲桿可調整試驗機的空載高度，絲桿下端裝有球座與上壓板。操縱箱主要有油箱、油泵、濾油器、電動機、速度閥、回油閥等組成，油泵為直轉式軸向五柱泵，實驗機在加荷時，應手動控制加載速度閥使活塞上升速度得到快慢控制(該速度與安全閥為一體式)，卸荷時，可轉動回油閥，油缸會慢慢下降。

(2)、混凝土壓力試驗機的操作方法

1、在加油口將潔凈的46#抗磨液壓油加入油箱加至圖二所示的液面高度。

2、接通電源啟動電動機(電源電壓380V 50Hz)

3、關閉回油閥，將速度閥手炳逆時針?lè)较驍Q開供油使活塞升離開缸底。

4、放好試件，調整絲桿高度，可調至試件離上壓板空余1-2mm處。

5、混凝土壓力試驗機當試件還未接觸到上壓板時，可調節速度閥快速上升，當試件接觸到上壓板后，根據加荷速度適當調節速度閥進行加荷，至試件壓碎為止。

6、試件破碎后，打開回油閥使活塞回落，清除碎試件后，關閉回油閥，可做下一次試驗，打開回油閥時速度一定要慢。

以上就是給大家分享的電子萬能試驗機的分類以及性能特點你知道多少以及混凝土壓力試驗機的結構與操作方法有哪些。希望上述分享可以給大家?guī)?lái)幫助。如果您想要了解更多的知識，有不清楚的地方，歡迎致電凱德試驗機械有限公司
