使用過電子試驗機的朋友都知道，由一塊剛性金屬厚塊與一塊撓性金屬薄片被粘物對接組成的膠接接頭，在承受不均勻拉伸載荷時，直至試樣破壞。以單位膠接面積所承受的大載荷計算其拉伸強度。萬能試驗機對膠粘劑的不均勻拉伸試驗其特征是拉伸應力的作用線雖然通過試樣中心，但受力時膠接面上的應力分布是不均勻的。今天揚州凱德試驗機械有限公司給大家介紹一下電子萬能試驗機對膠粘劑的不均勻拉伸試驗和在膠粘劑的劈裂試驗。

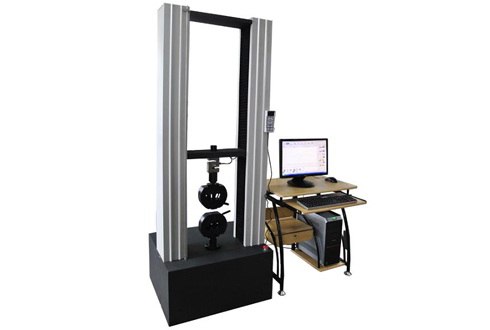

一、電子萬能試驗機對膠粘劑的不均勻拉伸試驗

試驗步驟

(1)試棒與試樣 試棒為具有規定形狀，尺寸的棒狀被粘物。試樣為將兩個試棒通過一定工藝條件膠接而成的被測件。其試樣尺寸的選擇視待測膠黏劑的強度，萬能試驗機的滿量程，試棒本身材質的強度以及試驗時環境因素而定。用于試棒加工的金屬材料有45號鋼，LY12CZ鋁合金，銅，H62黃銅等。非金屬材料有層壓塑料等。層壓制品試棒，其層壓平面應與試棒一個側面平行，試棒上的銷孔應與層壓平面垂直。試棒的表面處理，涂膠及試樣制備工藝，應符合產品標準規定。膠接好試樣，以周圍略有一圈細膠梗為宜，此時不必清除，若需清除余膠，則應在固化后進行。

(2)試驗 在正常狀態下，金屬試樣從試樣制備完畢到測試之間，短停放時間為16h，長為1個月，非金屬試樣至少停放40h。試樣應在試驗環境下停放30min以上，將它安裝在拉力試驗機夾具上，測試其破壞負荷，對電子萬能試驗機試驗機應使試樣在(60±20)s內破壞;有時對機械式萬能試驗機則采用10mm/min拉伸速度。

總結：粘接接頭在受到垂直于粘接面應力作用時，應力分布比受剪切應力要均勻得多，但根據理論推測與應力分布試驗證實，在拉伸接頭邊緣也存在應力集中。因而可以表明膠接試件的尺寸與模量，膠層的厚度，膠黏劑的模量都影響接頭邊緣的應力分布系數大小，因此也必然會影響它的強度值。與拉伸剪切試樣一樣，加載速度與試樣溫度也影響拉伸強度。另外不同的試樣直徑的拉伸強度測試值不一，而且離散大，同一直徑試樣其大值比小值高50%以上。對方形試樣，由于邊緣到中心點距離不同，那應力分布更不均勻，因此用方形試樣只能測到“近似”的拉伸強度值。其次，對拉伸強度，隨著膠層厚度增加，它的粘接接頭強度降低。膠層越薄，強度越大。

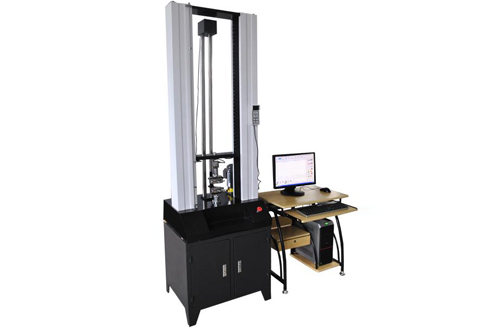

二、萬能試驗機在膠粘劑的劈裂試驗

膠粘劑用萬能試驗機做不對稱拉伸試驗又稱為劈裂試驗，它所測試出的強度叫劈裂強度。萬能試驗機不均勻拉伸強度的測定在一定程度下反映了膠黏劑的韌性，因此也能反映出各種膠接材料對膠縫應力集中的敏感程度。

原理：試樣為對接結構。在試樣的膠接面邊緣施加與膠接面垂直的拉力，測定試樣被分離時所承受的大負荷，以每單位膠接寬度上所需的分離力表示它的劈裂強度。

試驗步驟

1、試樣制備按膠黏劑技術條件規定。金屬塊膠接面應平整，不應有彎曲，歪斜等變形。膠接面應無毛口，邊緣保持直角。材質為LY12CZ鋁合金或45號鋼。夾持試樣的夾具應帶有自動調節裝置，以使加載時使受力作用線與試樣膠接面垂直試樣制備到試驗短時間為16h，長為1個月。

2、試驗應在(23±2)℃標準溫度下進行，若試驗對溫，濕度要求嚴格或仲裁試驗，則應在溫度(23±2)℃，相對濕度45%-55%下試驗，若只要求溫度，則試樣在標準溫度下停放0.5h，若要求標準試驗環境，則應在溫度(23±2)℃，相對濕度45%-55%的范圍內停放不少于16h。

3、開動萬能試驗機，以(5±1)mm/min加荷速度加載，記錄試樣劈裂破壞的大載荷與膠件破壞類型與百分率。

4、 每種膠黏劑至少取5個試樣進行測試，以小值，大值與平均值作為試驗結果，其值取3位有效數字。

5、測試前用卡尺測量膠層搭接面長度與寬度。而后將試樣裝在拉力試驗機專用具中，進行拉伸試驗，拉伸速度為10mm/min，直至膠層破壞為止。 每組試樣不應少于5個，取算術平均值作為試驗結果，允許偏差(±15%)，保留3位有效數字。

以上就是揚州凱德試驗機械有限公司關于“電子萬能試驗機對膠粘劑的不均勻拉伸試驗”的詳細介紹。后提醒一下大家，加工試塊用的金屬可為半硬回火黃銅，硬回火紫銅磷銅，回火鋁合金與冷軋鋼。對不對稱拉伸強度，由于試樣的搭接長度，對它有十分明顯的影響。試樣長度L越短，不對稱拉伸強度就越小。像溫度，膠層厚度，膠黏劑性質的影響與玻璃強度相同。交叉搭接拉伸強度試驗 試樣采用交叉搭接試樣，又稱十字形試樣，它所測試的拉伸強度為均勻拉伸強度。試件采用金屬板與條狀。如果你有不明白的地方，可以隨時咨詢揚州凱德試驗機械有限公司，我們竭誠為您服務。
